에이포트 블루투스 송수신기 BTR 515

에이포트 블루투스 송수신기 BTR515  B-TALK     User s Manual





1. 제품 개요



<!--td {border: 1px solid #cccccc;}br {mso-data-placement:same-cell;}-->

2. 기본 조작법



버튼	기능	조작방법
다기능 버튼	전원 On/Off	2초간 길게 누름
	페어링 모드	전원 켜진 상태에서 두 번 연속 누름
	재생/정지	RX 상태에서 짧게 한 번 누름
	통화 기능	전화 받기/걸기 : 짧게 한 번 누름
이전곡	전화가 왔을 때 길게 누르면 수신 거절하기
볼륨+ / 볼륨 -	길게 또는 짧게 눌러 볼륨을 조절
다음 곡/ 이전 곡	짧게 눌러 다음 곡/ 이전 곡으로 이동
볼륨+ / 볼륨-	대기상태에서 동시에 길게 눌러 가장 최근 걸었던 번호로 재다이얼
볼륨+ / 다기능버튼	동시에 짧게 눌러 음성다이얼 기능 동작
다음곡	길게 눌러 장치간 오디오 전환
볼륨+/ 볼륨 -	통화 중에 동시에 짧게 눌러 송화음 차단 (Mute)
TX/RX 전환 스위치	TX: 송신기모드 RX: 수신기모드 참고사항: 1. 다른 모드로 전환 시 이전 모드의 모든 기록은 삭제됨. 2. 다른 모드로 전환 시 전원을 끈 후 3초 후에 전환해야 함
다기능버튼	다기능버튼을 누른 채로 충전케이블을 꽂으면 기기가 초기화 됩니다.

3. 블루투스 송신기로 사용하기 (TX 모드)

3.  1 페어링 & 연결

A· TX 모드로 스위치를 전환한 후 2초간 다기능 버튼을 눌러 전원을 켭니다.

B.  다기능버튼을 두 번 연속으로 눌러 페어링 모드로 진입합니다(정상적으로 진입하면 빨강/파랑 LED 가 번갈아 점멸 됩니다.).
C. 사용하실 블루투스 리시버(블루투스 헤드폰, 스피커 또는 이어폰 등 의 리시버 장비)의 페어링 모드로 진입합니다(대부분은 장비는 페어링 모드 진입 시 빨강/파랑 LED 가 번갈아 점멸되거나 파랑 LED가 빠르게 깜빡입니다.).

D. BTR515 와 블루투스 리시버 장비를 가까이 두고 5초에서 30초 정도 기다립니다. 연결이 되면 파란색 LED 가 천천히 깜빡입니다.

1 전원이 꺼진 상태에서 TX 모드로 전환합니다. 다기능버튼을 2초이상 길게 눌러 전원을 켭니다.
2 다기능버튼을 두 번 연속 눌러 페어링 모드로 진입합니다. 연결할 장비를 페어링 모드로 진입합니다.
3 두 장비가 연결될 때까지 가까이 두고 기다립니다. 연결이 되면 파란색 LED가 느리게 깜빡 입니다.



3. 2 멀티 페어링 연결방법



A. 첫번째 기기가 연결된 상태에서 다기능버튼을 두 번 연속 눌러 다시 페어링 모드로 진입합니다. 이 때 빨강/파랑 LED 가 번갈아 점멸됩니다.
(첫번째 장비에는 영향을 미치지 않으며 일반적으로는 사용이 가능합니다.)

B. 두번째 기기(이어폰,헤드폰 등)를 페어링 모드로 진입합니다.

C. BTR515 와 블루투스 리시버 장비를 가까이 두고 5초에서 30초 정도 기다립니다. 연결이 되면 파란색 LED 가 천천히 깜빡이며 멀티 페어링이 완료되었습니다.



참고:
*멀티 페어링이 되지 않을 경우 기기를 껐다가 다시 켜 주십시오.
*멀티 페어링을 사용할 경우 시장에 유통되는 모든 블루투스 장비와 완벽히 호환이 되지 않을 수도 있습니다. 또한 일부 장비에서는 음악이 끊기거나 잡음현상이 일어 날 수 있습니다.



*호환되는 칩셋: aptXTM HD 1개/2개 연결(모든 연결장비가 aptXTM HD/ aptXTM LL 를 지원해야 합니다.)

두개의 코덱이 다를 경우 SBC로 전환됩니다.
*멀티 페어링 연결 중, 첫번째 기기를 연결 해제하지 않고 추가로 연결할 경우, 5초에서 20초 정도 기다려 주십시오.



3. 3 TV 연결

BTR515 와 TV를 3.5mm AUX 케이블로 연결한 후, BTR515 와 블루투스 장비 를 연결합니다.

TV 설정에서 외부 출력이 되도록 설정해주고 볼륨을 맞춰 주면 수신기기에서 소리를 들을 수 있습니다.



참고:
* 반드시 TV나 오디오 또는 PC의 헤드폰출력이나 오디오출력 설정을 확인해주세요.

먼저 유선 헤드폰이나 스피커 등으로 외부 출력이 되는지 테스트 해보시는 것을 권장 드립니다.



4. 블루투스 리시버로 사용하는 방법(RX)



4.1 페어링 & 연결

A. 전원이 꺼진 상태에서 RX 모드로 전환 후 다기능버튼을 2초 이상 눌러 전원을 켭니다.
B. 다기능버튼을 두 번 연속 눌러 페어링 모드로 진입합니다(파랑/빨강 LED 가 번갈아 점멸됩니다.).
C. 블루투스 장비에서 BTR515 를 찾습니다(스마트폰, PC, 노트북 등), 연결이 되면 파란 LED 가 느리게 깜빡입니다.
D. BTR515 와 이어폰 또는 스피커를 3.5mm AUX 스테레오 케이블로 연결합니다. 연결된 장비에서 음악을 재생합니다.



1
3
TXRX
TX GROX
1M
2
TXRX
..!
•))
검색 > 연결



4. 2 멀티 페어링 연결하기

A.   4.1의 설명을 따라 첫번째 기기를 연결한 후, 다기능버튼을 두 번 눌러 멀티 페어링 모드로 진입합니다. 빨강/파랑 LED 가 번갈아 점멸합니다(첫 번째 기기에는 영향을 미치지 않으며 대부분 작동이 됩니다.).
B.  두 번째 장비의 블루투스를 켠 후, BTR515 를 선택하여 연결하면, 멀티페어링이 완료됩니다.

참고:
*두 개 연결시에도 음악 재생은 한 번에 한 개씩만 가능합니다. 동시사용불가
*두 개의 다른 CODEC 을 가진 폰에서 재생시 LED 가 다르게 깜빡일 수 있습니다.

4.  3 스피커 연결

BTR515 를 스피커와 유선 연결합니다.

스마트폰이나 노트북의 블루투스 장비와 연결합니다.

음악을 재생하면 소리가 나옵니다.



참고: 먼저 유선으로 제품이 작동하는지 테스트를 권장 드립니다.



5. 충전

빨강 LED 점멸: 배터리 부족
빨강 LED 점등: 충전 중
빨강 LED 꺼짐: 완충(약 2시간 소요)

충전기 연결방법

기기를 전원에 연결합니다. (충전기, 차량용 충전기, PC의 USB 등) Micro USB 케이블로 연결합니다.



참고:
1. 3개월 이상 미사용시에는 중간에 한 번씩 충전을 해주셔야 합니다.
2. 사용 중 오류가 발생하였을 때에는 다기능버튼을 누른 상태에서 충전기를 꽂아 리셋하여 주시기 바랍니다.

6. LED 표시

7. 제품 사양

사용시간 - 8시간

충전시간 - 2시간

43.7*43.7*19.2mm

8. 주의, Q&A

Q. 자동으로 전원이 꺼지나요?
A:  RX 모드: 10분간 아무런 연결이 없을 때, 또는 3.05V 이하로 떨어질 때 자동으로 꺼집니다.
TX 모드: 3.05V 이하로 떨어질 때 자동으로 꺼집니다.



Q. 재연결은 어떻게 하나요?

A: BTR515는 전원을 켜면 자동으로 이전 연결된 기기를 찾아 연결됩니다.

   혹시 안될 경우 3.1 또는 4.1의 연결방법으로 시도해주십시오.

Q. 연결기록은 어떻게 지우나요?
A: 다른 모드로 스위치를 전환합니다.(TX 또는 RX)

    그리고 전원을 켜면 전환되기 전 모드의 모든 기록이 지워집니다.

(전환 후 최소 3초 정도 경과 후에 전원을 켜주 십시오.)

Q. 연결 암호가 무엇인가요?
A: 혹시 연결시에 암호를 입력하라고 나오면 숫자 "0000"을 입력합니다.

Q. 켜지지 않거나 연결 중에 갑자기 꺼집니다.
A: 다기능 버튼을 누른 채로 충전기를 연결하고 충분히 충전 후 사용해주세요.

Q. 충전은 무엇으로 하나요?
A: 5V, ≥500 mA 이상의 USB 충전기를 사용해주세요

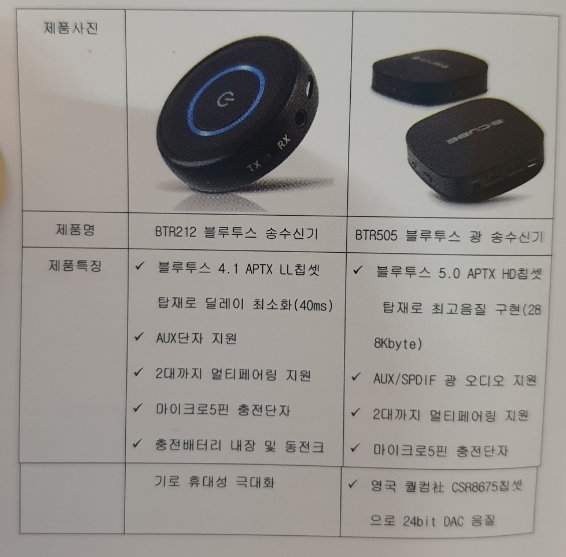

9. 자사상품 소개
